Encaje de planos (ENCAJE y AUTOENCAJE)

Coloca un plano sobre el levantamiento (o sobre cualquier otra referencia): lo traslada, lo gira y, si quieres, lo escala. Y te dice cuánto se separa en cada punto, para que sepas si te puedes fiar del encaje.

Para qué sirve

• Te llega el plano del arquitecto en sus coordenadas y tienes que meterlo en las del levantamiento (UTM) para replantear o para entregar.
• Quieres ver si lo construido coincide con el proyecto: dónde casa y dónde no (un pilar desplazado, un muro que se hizo distinto).
• Lo has intentado con ALINEAR y no queda bien en todas partes: ALINEAR usa 2 puntos y todo el error de esos dos puntos se lo lleva el resto del plano.

ENCAJE usa todos los pares que marques y reparte el error entre ellos (mínimos cuadrados). Cada par queda rotulado con su residuo en milímetros: si uno se va, lo ves y lo quitas.

Comandos

Paso a paso

ENCAJE: por pares de puntos

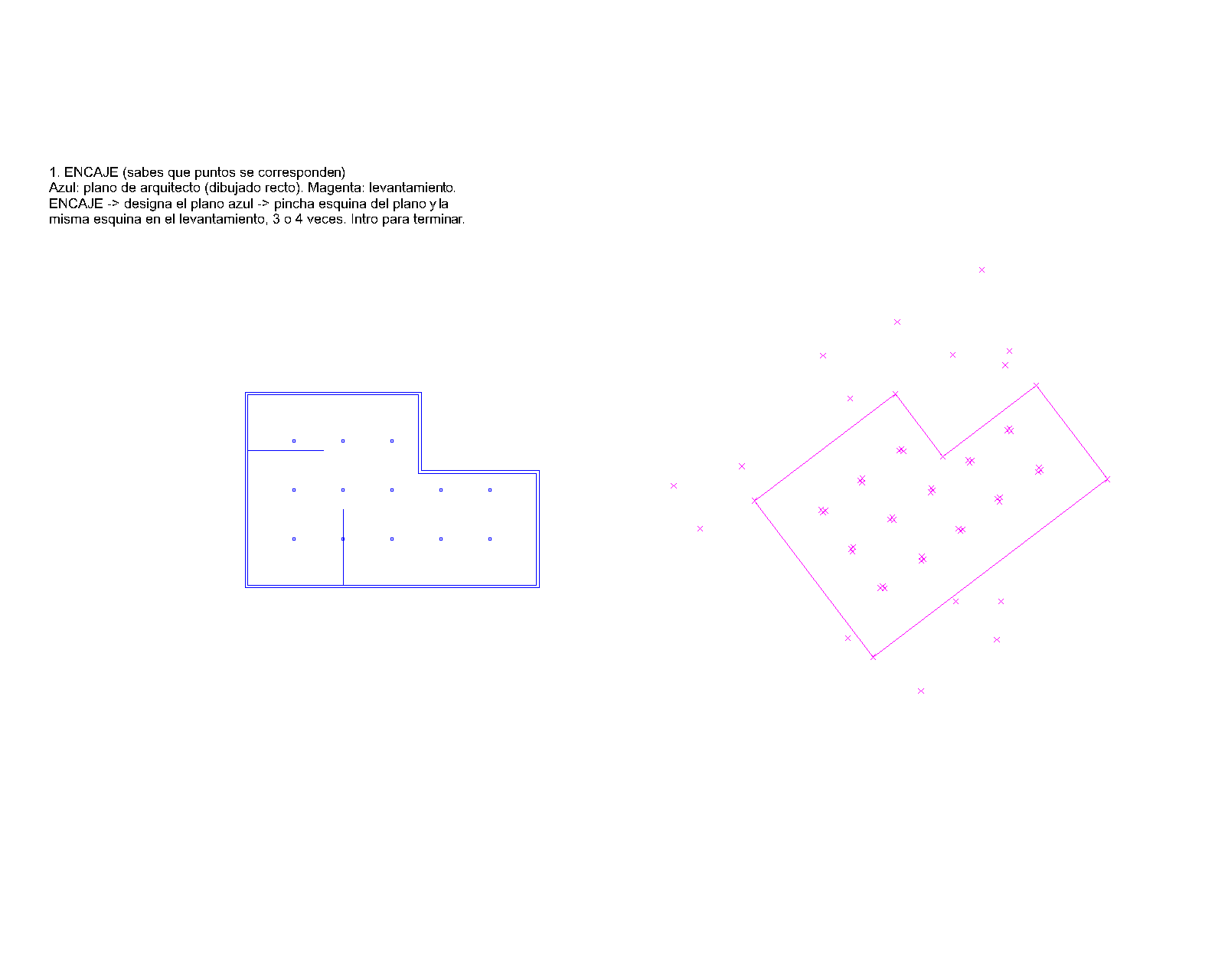

1. Escribe ENCAJE.
2. Designa el plano que se va a mover (solo el plano; el levantamiento no se toca).
3. Par 1: punto en el PLANO: pincha una esquina del plano, con la referencia a objetos que uses normalmente (Punto final, Intersección...).
4. Su sitio en la REFERENCIA: pincha la misma esquina en el levantamiento. El plano se traslada hasta ahí.
5. Par 2: otra esquina, lo más lejos posible de la primera. El plano gira y queda casi en su sitio.

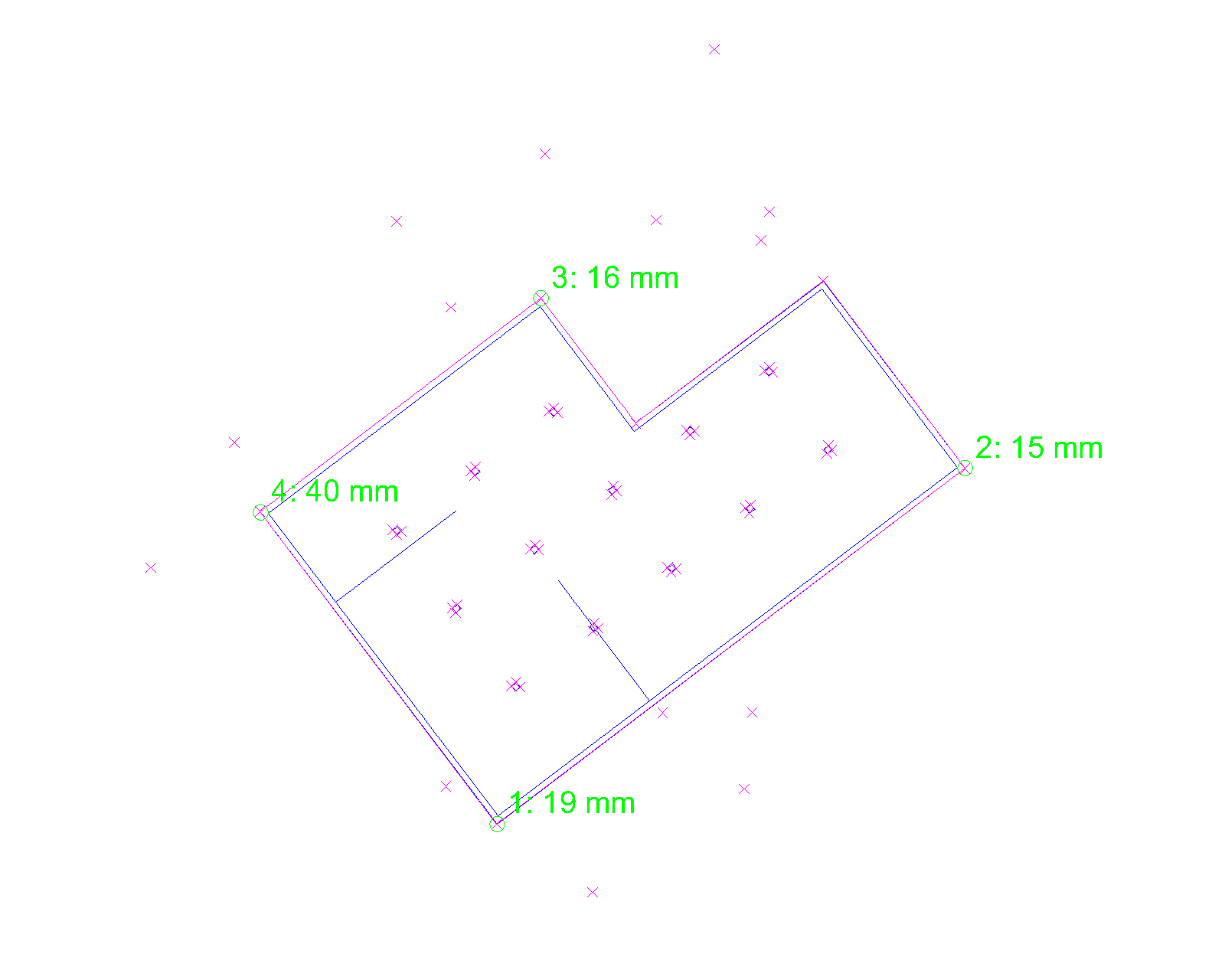

6. Par 3, 4...: con cada par nuevo el plano se recoloca repartiendo el error entre todos. Como el plano ya está encima, los siguientes pares se marcan con los dos dibujos superpuestos: haz zoom en cada esquina y pincha la del plano y la del levantamiento. Cada par queda rotulado número: residuo, por ejemplo 3: 12 mm, en verde. Sale en rojo si pasa de la tolerancia (5 cm por defecto).
7. Intro para terminar. En la línea de comandos (F2 para verla entera) sale el informe:

ENCAJE terminado: 4 pares, escala fija (1).
  Par   Residuo    dX(mm)   dY(mm)
    1     19 mm       -18       +8
    2     15 mm       -15       -2
    3     16 mm        -1      +16
    4     40 mm       +34      -21
  EMC (error medio cuadratico): 25 mm. Peor: par 4 (40 mm).
  Con escala libre 0.999304 (-696 ppm) el EMC seria 22 mm.
  Giro +41.3745 g (+37.237 grados sexag.). Desplazamiento 55.652 m.

Mientras marcas pares tienes estas opciones:

Si al pinchar el sitio en la referencia pulsas Intro, ese par se anula y no cuenta.

Consejo: 4 o 5 pares bien repartidos por todo el plano (las esquinas de fuera, no todos en un lado) dan un encaje mucho más fiable que muchos pares juntos.

AUTOENCAJE: automático

1. Escribe AUTOENCAJE.
2. Designa el plano que se va a mover.
3. Designa la referencia (lo que no se mueve). Mejor solo la zona del plano y solo lo que tenga que coincidir: no hace falta, pero va más rápido y más seguro.
4. Tolerancia de coincidencia <0.05>: distancia máxima para dar dos puntos por el mismo. Pon algo más que la precisión que esperas: 5 cm para obra, 2 cm si el levantamiento y el plano son buenos.

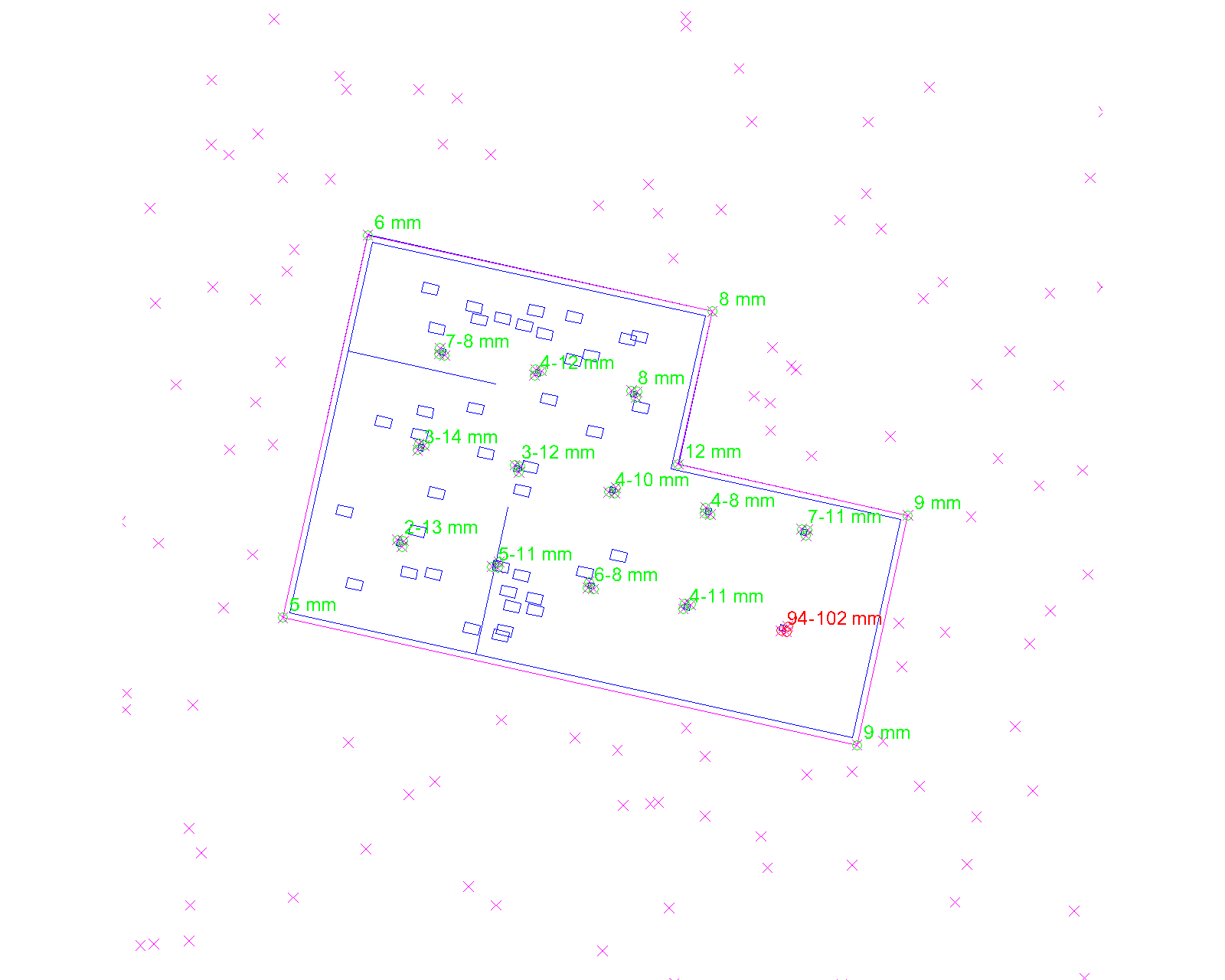

5. Espera unos segundos (de 1 a 20, según cuántos puntos haya). El plano queda colocado y marcado:
   • Círculos verdes: puntos de la referencia que coinciden con el plano. Un rótulo por grupo de puntos cercanos con su residuo (8 mm, o 4-12 mm si son varios, por ejemplo las esquinas de un pilar).
   • Círculos rojos con una línea corta: puntos del plano que se quedan cerca de la referencia pero fuera de tolerancia. Ahí el plano y la realidad no casan.
6. Lee el informe y elige:

Ejemplo de informe:

Plano: 228 puntos. Referencia: 214 puntos.
Buscando... 1.4 s.
Solucion 1 de 4: coinciden 42 de 228 puntos del plano (tolerancia 50 mm).
  EMC 8 mm, peor 14 mm. Giro -37.2309 g (-33.5078 grados sexag.), escala fija (1).
  En verde (capa ENCAJE_PARES) los 42 puntos que coinciden.
  En rojo (capa ENCAJE_FALLOS) 3 puntos cerca pero fuera de tolerancia: ahi plano y referencia no casan.
  Otras soluciones: 32, 5 y 5 puntos.

"Coinciden 42 de 228" es normal si el plano tiene mobiliario, puertas o tabiques que no se han levantado: esos puntos no estorban, simplemente no cuentan.

Opciones y valores por defecto

Las dos se recuerdan entre usos mientras AutoCAD esté abierto.

Qué crea en el dibujo

• El plano se mueve, no se copia. Todo el comando se deshace de una vez con U.
• Capa ENCAJE_PARES (verde): círculo en cada par o punto usado y su rótulo con el residuo. En rojo los que pasan de la tolerancia.
• Capa ENCAJE_FALLOS (roja): solo AUTOENCAJE. Círculo en el punto de la referencia, línea hasta el punto del plano y rótulo con la distancia.
• Las marcas se quedan para documentar el encaje (puedes imprimirlas o hacer una captura para el informe). Cuando sobren, borra o inutiliza las dos capas.
• Los rótulos salen derechos en pantalla aunque tengas la vista o el SCP girados.

Qué puntos mira AUTOENCAJE

De cada lado saca los puntos característicos:

• Puntos (POINT), vértices de líneas y polilíneas (2D y 3D), extremos de arcos y centros de círculos.
• Bloques con atributos (los puntos de levantamiento) o sin líneas: su punto de inserción.
• Bloques con líneas (un plano insertado como bloque o como referencia externa): mira dentro.
• Textos, sombreados, cotas y splines no cuentan: los ignora y te dice cuántos objetos eran.

Limitaciones conocidas

• Solo en planta (X, Y). La Z del plano no se toca, salvo con escala libre, que multiplica también las Z por el factor de escala.
• AUTOENCAJE compara puntos, no líneas. Un punto levantado a mitad de un muro no cuenta si en el plano no hay un vértice ahí. Hace falta que bastantes esquinas estén en los dos lados.
• Edificios simétricos o rejillas de pilares iguales: puede haber dos posiciones igual de buenas. AUTOENCAJE avisa y con Otra ves la siguiente.
• Planos en espejo (dibujados al revés): no los encaja.
• SCP inclinado o boca abajo: avisa y no hace nada. Con el SCP girado en planta funciona.
• Capas bloqueadas: lo que esté en ellas no se mueve (avisa de cuántos objetos).
• Con escala libre, AUTOENCAJE busca errores de escala de hasta un 1 % aproximadamente.
• Con muchos puntos (miles) la búsqueda puede tardar unos 20 segundos. Seleccionar solo lo necesario la acelera.

Preguntas frecuentes

¿Por qué con 2 pares el residuo no es 0? Con escala fija, si la distancia entre los dos puntos no es la misma en el plano y en la realidad, la diferencia se reparte entre los dos. Ese residuo ya te está diciendo algo: el plano y la realidad no miden lo mismo entre esos dos puntos.

¿Qué es el EMC? El error medio cuadrático: la raíz de la media de los residuos al cuadrado. Es el error "típico" de los pares. Si un par tiene un residuo muy por encima del EMC, sospecha de ese par.

¿Qué tolerancia pongo en AUTOENCAJE? Un poco más que el error que esperas entre plano y realidad. Si pones muy poca, puntos buenos quedan fuera; si pones mucha, pueden entrar coincidencias casuales. 5 cm va bien para la mayoría de obras.

AUTOENCAJE no lo encuentra, o pone el plano donde no es. Usa Marcar y marca dos pares aproximados. Si aun así no, comprueba que la referencia tenga de verdad puntos en las esquinas del plano (o usa ENCAJE con los pares que tú sepas).

¿Lo puedo deshacer? Sí: U devuelve el plano a donde estaba y quita las marcas, todo de una vez. También puedes salir con Cancelar.

Requisitos

AutoCAD 2021 o posterior (versión completa, no LT). Probado en AutoCAD 2026.

Instalación

1. APPLOAD → busca encaje.fas → Cargar.
2. Para que se cargue siempre: en la misma ventana, Conjunto de aplicaciones de inicio → Contenido → Añadir → encaje.fas.
